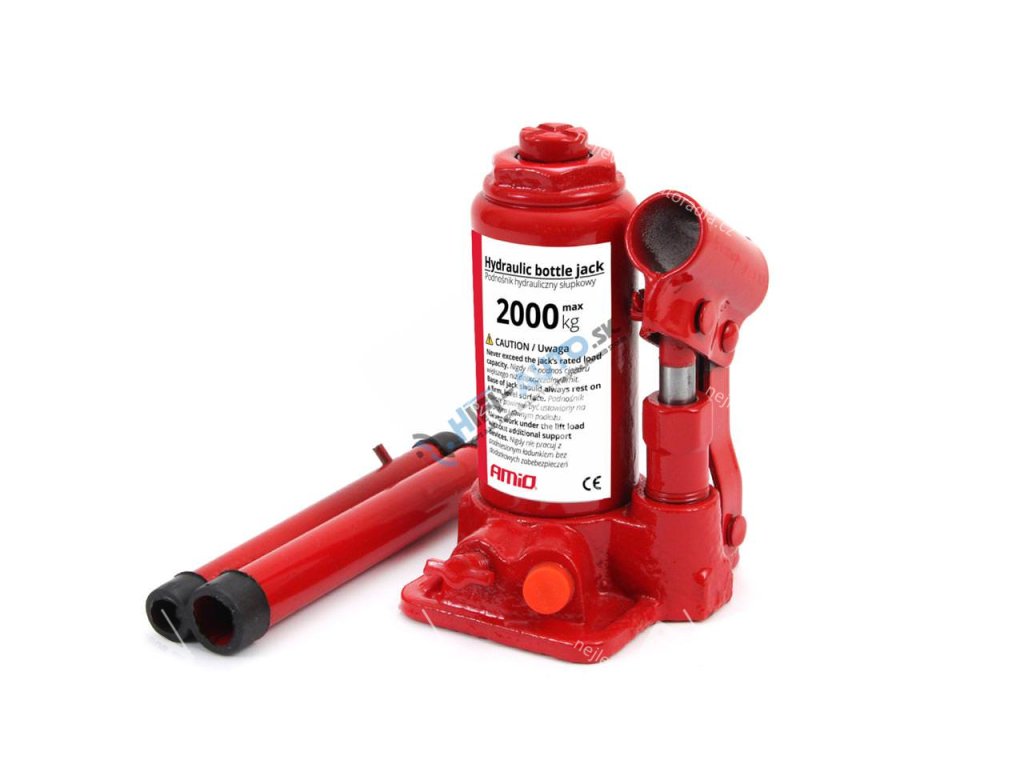

Hydraulický zvedák teleskopický - panenka 2T

Detailní popis produktu

Toto zařízení je určeno pouze pro zvedání. Zvedák může být používán pouze na pevném rovném podkladu. Vždy zajistěte kola a zatáhněte ruční brzdu. Používejte přídavné podpěry pro podepření vozidla před provedením opravy a dalších prací pod vozidlem. Nepřetěžujte zvedák přes jeho jmenovitou nosnost. Před zvedáním jakéhokoli vozidla se ujistěte, že je zvedák v dobrém provozním stavu. Nenastavujte pojistný ventil.

NÁVOD K POUŽITÍ
Zvedání:
1. zúženým koncem ovládací páky uzavřete vypouštěcí ventil otáčením ve směru hodinových ručiček.
2. Zvedák umístěte pod vozidlo pod místem, které je výrobcem vozidla určené k tomuto účelu. Je-li třeba, otáčejte stavitelným šroubem v horní části zdvihacího válce v protisměru hodinových ručiček pro přiblížení k vozidlu.
3. Vsuňte ovládací tyč do objímky (držáku) na zvedáku. Pro zvednutí vozidla do požadované výšky pumpujte ovládací tyčí.
Spuštění:
Upozornění: VOZIDLO spouštějte pomalu a opatrně !!! VYPOUŠTĚCÍ VENTIL pootočte VELMI POMALU v opačném směru hodinových RUČIČEK !!!
1. Vytáhněte ovládací tyč z objímky (držáku), zúžený konec nasaďte na vypouštěcí ventil a pomalým pootáčením vypouštěcí ventil uvolněte.
POZNÁMKA : neotočte vypouštěcím ventilem VÍCE JAKO O JEDNU otočku (360°)
2. Jakmile je vozidlo zcela spuštěno, zvedák dejte stranou. (Pokud byl vysunut stavitelný šroub v horní části zvedacího válce, otáčením ve směru hodinových ručiček jej opět zašroubujte do válce.)

ÚDRŽBA:
Doplňování oleje
1. Postavte zvedák do kolmé polohy.
2. Spusťte pumpu i zvedací válec dolů.
3. Vytáhněte gumovou krytku ze zvedáku.
4. Doplňujte pouze KVALITNÍ HYDRAULICKÝ OLEJ. (Doplňte po spodní okraj plnícího otvoru.) Ze systému odstraňte vzduch, bude popsáno dále.
5. Zastrčte zpět gumovou krytku.
6. Pravidelně promazávejte čepové klouby a stavitelný šroub.
Odstranění oleje z hydraulického systému:
Občas se může dovnitř zvedáku dostat vzduch, který snižuje efektivitu zvedání. Vzduch vypusťte ze zvedáku následujícím způsobem:
1. Otevřete vypouštěcí ventil, vytáhněte krytku plnicího otvoru.
2. Několikrát rychle zapumpujte ovládací tyčí.
3. Uzavřete vypouštěcí ventil, zastrčte zpět krytku plnicího otvoru. Zvedák by nyní měl pracovat normálně, pokud ne, postup zopakujte.
Prevence proti korozi:
Píst, pumpu a stavitelný šroub udržujte ve zcela spuštěné poloze, dokud zvedák nepoužíváte. Neskladujte zvedák ve vlhku. Pokud dojde k postříkání vodou nebo jakýmkoli způsobem píst, pumpa a stavitelný šroub navlhne, dosucha je otřete a olejem je namažte.
UPOZORNĚNÍ !!!
- Před použitím si pozorně přečtěte uživatelský návod.
- Nikdy nezatěžujte zvedák více než je udávaná nosnost.
- Zvedák používejte pouze na pevném a rovném podkladu.
- Nikdy se nevyskytujte pod zvednutým vozidlem pokud není podepřeno k tomu určenými podpěrami.
- Nikdy zvedák nerozebírejte a neprovádějte na něm žádné úpravy. Mohlo by dojít k selhání funkčnosti a poškození majetku nebo ke zranění osob.
Konstrukční schéma:
1. Páčka vypouštěcího ventilu
2. Základna
3. Těsnící kroužek
4. Hydraulická pístnice
5. Píst
6. Hydraulický olej
7. Tělo zvedáku
8. Nastavitelný šroub
9. Horní krytka
10. Píst pumpy
11. Tělo pumpy
12. Těsnící kroužek
13. Bezpečnostní ventil

Technická data:
Nosnost: 2000 kg
Maximální výška zdvihu: 278 mm
Minimální výška zdvihu: 148 mm
Základna: 90 mm x 80 mm
Délka trubice: 270 mm
