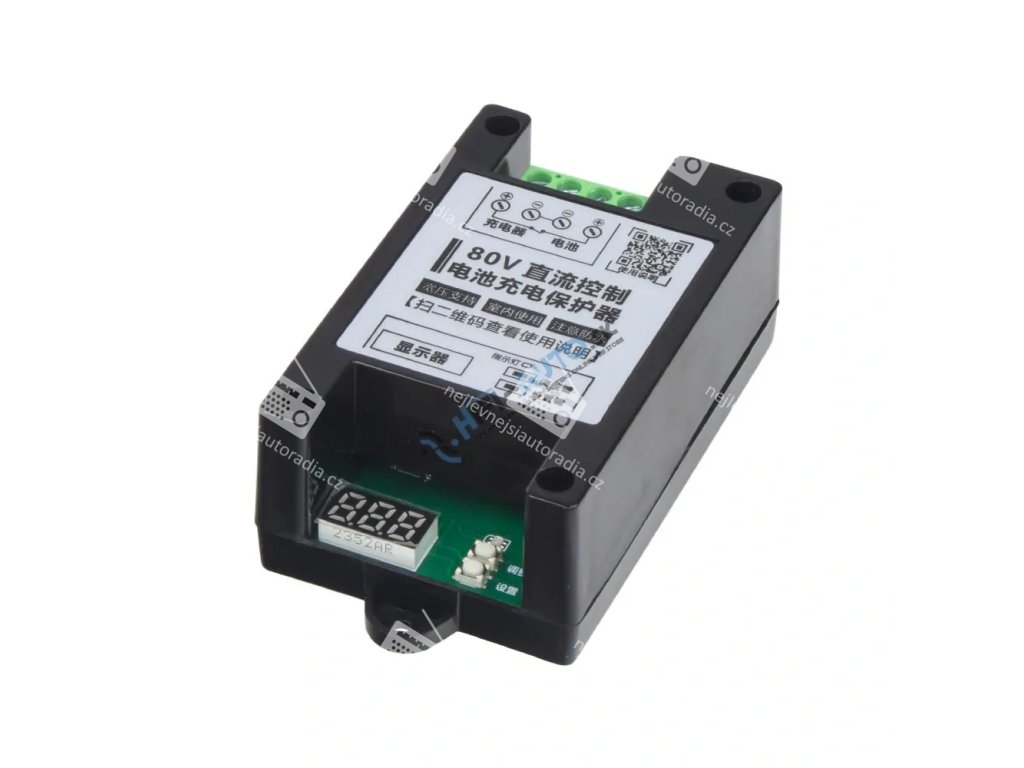

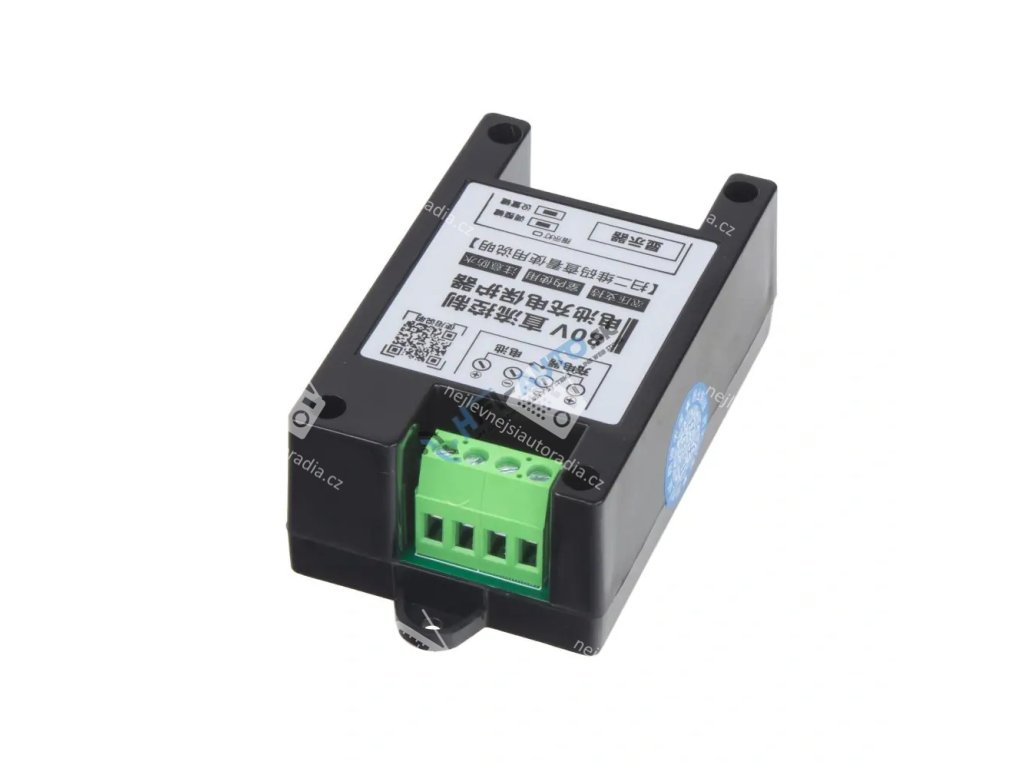

Ochranný napěťový modul pro nabíjení baterie 5-80V/30A

Detailní popis produktu

Tento modul je určen pro řízení a monitorování nabíjecích baterií s napětím 5 – 80 V.

Modul je vhodný například k nabíječkám baterií, které nejsou vybaveny kontrolou nabíjecího procesu a zajišťuje automatické vypnutí po nabití baterie a automatické zapnutí při poklesu pod nastavené napětí.

Modul nedokáže monitorovat nabíjecí proud. Pouze spíná relé, proto by vstupní napětí nemělo překročit maximální napětí baterie.

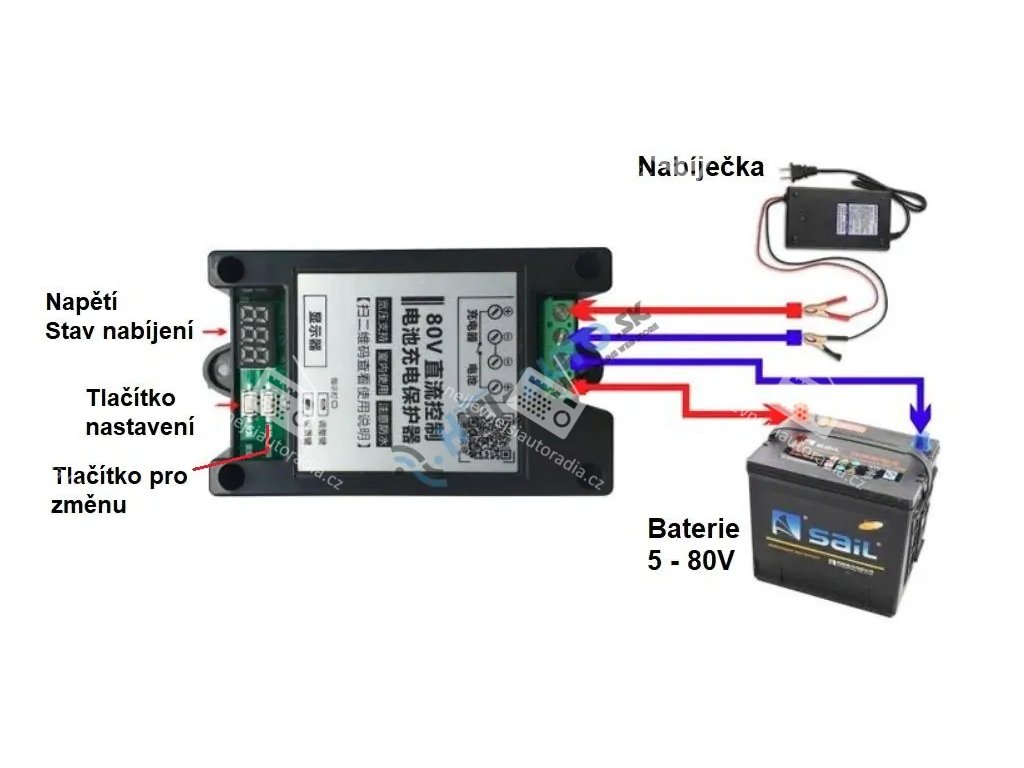

Při prvním použití nastavíme počáteční nabíjecí napětí a maximální napětí nabité baterie. Když je napětí baterie nižší než nastavené napětí, modul se zapne a nabíječka nabíjí baterii. Když napětí baterie stoupne na maximální napětí, modul se odpojí a nabíjení baterie se zastaví. Potom, pokud není baterie odpojena z obvodu, když je napětí baterie nižší než počáteční nabíjecí napětí, modul se znovu zapne, aby se baterie nabila, a poté se automaticky zastaví po úplném nabití a tento automatický cyklus se stále opakuje.

Výpočet počátečního nabíjecího napětí a maximálního napětí:

Maximální napětí = jmenovité napětí x 1,2; například 12V baterie, nastavení je 12V a maximální napětí je 14,4V.

Pracovní napětí modulu je 4,5V~80V, ale jelikož je po úplném nabití baterie napětí asi 1,2 násobek jmenovitého napětí, podporuje pouze nabíjení 60V baterie.

Vysvětlení pracovního stavu:

1. Zobrazí se animace displeje a kontrolka svítí červeně, což znamená, že se nabíjí.

2. Displej je stále zapnutý a kontrolka svítí zeleně, což znamená, že je nabito.

3. Na displeji se zobrazí Err a kontrolka nesvítí. Indikuje, že nastavené počáteční nabíjecí napětí je vyšší než maximální napětí a modul nefunguje.

Upravte prosím parametry. Aby modul fungoval, musí být počáteční napětí nižší než maximální napětí.

Technické parametry:

• pracovní napětí: 4,5 - 80 V
• maximální nabíjecí proud: 30 A
• pracovní teplota: -25 ºC - 85 ºC
• rozměry: 96 x 50 x 32 mm
• hmotnost: 80 g
